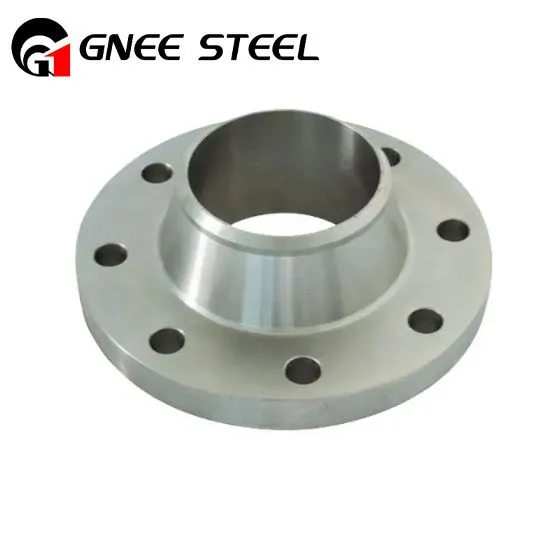

Hastelloy svetshalsflänsar

Hastelloy svetshalsfläns innehåller ett långt avsmalnande nav som kan anslutas genom att glida över röret eller kopplingen. Det stärker röret och ansluter till det genom svetsning. Det är viktigt att navets innerdiameter matchar rörets ytterdiameter för korrekt anslutning. Det stärker röret när det används under högtrycksbelastningsförhållanden samt högtemperaturspänningsregleringar.

Skicka förfrågan

chatta nu

Som en ledande leverantör och tillverkare i Kina tillhandahåller GNEE Steel kostnads-effektiva nickel-baserade legeringsprodukter.

Skicka e-e-post:ss@gneesteel.com
Tel:+8615824687445

produkt introduktion

Hastelloy svetshalsfläns är en superlegeringsfläns gjord av den välkända kombinationen av nickel och krom. Den har även tillsatt kobolt, järn, mangan, kisel, kol och molybden, och inkluderar även volfram, vanadin, etc. Det kan förhindra korrosion och motstå lokala skador. Hastelloy är ett syntetmaterial med utmärkt prestanda som använder olika kvaliteter för att förbättra värmebeständigheten och korrosionsbeständigheten.

Storlek på Hastelloy Weld Neck-flänsar

Nominell storlek	Ytterdiameter (OD)	Min. Tjocklek (T)	RF Dia. (R)	Antal bulthål	Hålens diameter	Bult Cirkel (FÖRE KRISTUS)	SO Bore ID (SB)	WN Borrning ID (WB)	Dia. Navbas (HB)	Dia. från Hub Top (HT)	SÅ LTH (SL)	WN LTH (WL)
¹⁄₂	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
³⁄₄	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
1¹⁄₄	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
1¹⁄₂	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
2¹⁄₂	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
3¹⁄₂	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

Nickel Hastelloy Weld Neck Flanges

Användning av Hastelloy Weld Neck Flanges

En vanlig applikation för Hastelloy svetshalsflänsar är inom den kemiska processindustrin. De används i kemiska anläggningar och raffinaderier som ofta hanterar frätande ämnen som syror, alkalier och starka kemikalier. Hastelloys korrosionsbeständighet kombinerat med svetshalsdesignen säkerställer en pålitlig och läckagesäker anslutning, vilket förhindrar eventuella läckor eller föroreningar.

Hastelloy Weld Neck Flanges funktioner:

Dessa flänsar är starkare och tuffare strukturer som är användbara för att hantera stress. Den stöder röret med utmärkt högtrycksförmåga. De är bekväma i kemiska miljöer som syror, salter och sulfater. Många applikationer som handlar om vatten, havsvatten och förorenat vatten använder dessa flänsar utan att påverkas av sönderdelning. Dessa flänsar är skyddade mot oxidation, rost och gropfrätning.

Applikationer:Föroreningskontroll, sur gas, rökgasavsvavling, livsmedelsbearbetning.
