Incoloy Alloy 800 Rörkopplingar
Storlekar: 1/8" till 2"
Tryckklass: 3000 psi - 10,000 psi
Trådar: NPT, BSPT, BSPP
1.4876 Incoloy 800 svetsade rördelar och rörnipplar
Storlekar: 24" till 96" eller anpassade
Tryckklass: 3000 psi - 10,000 psi
Trådar: NPT, BSPT, BSPP
Som en ledande leverantör och tillverkare i Kina tillhandahåller GNEE Steel kostnads-effektiva nickel-baserade legeringsprodukter.
- Skicka e-e-post:ss@gneesteel.com
- Tel:+8615824687445
Incoloy Alloy 800 Rörkopplingarbeskrivning

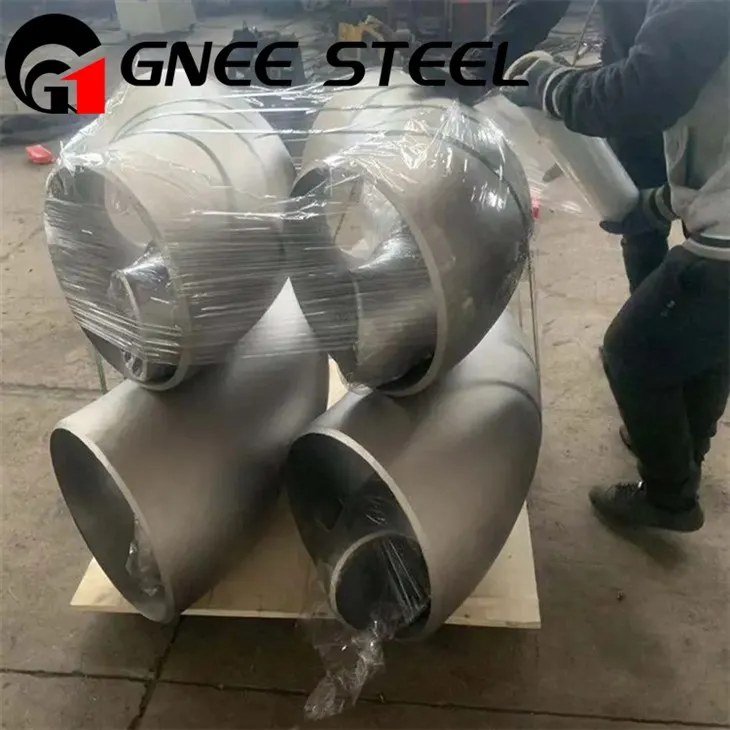

GNEE Incoloy Alloy 800 Rörkopplingar
Incoloy 800 legeringsrördelar är en nickel-järn-kromlegering känd för sin exceptionella styrka och motståndskraft mot höga temperaturer, oxidation och korrosion. De är lämpliga för krävande tillämpningar inom den kemiska, petrokemiska och industriella ugnsindustrin. Viktiga överväganden inkluderar skillnaderna mellan de olika kvaliteterna (800, 800H och 800HT), deras mekaniska egenskaper vid hög-temperatur och specifika korrosionsbeständighetsegenskaper, såsom motståndskraft mot kloridsprickbildning.
Typer och applikationer
Incoloy 800: Lämplig för allmänna hög-temperaturapplikationer upp till cirka 1500 grader F (816 grader).
Incoloy 800H och 800HT: Lämplig för applikationer som kräver utmärkt kryp- och brotthållfasthet vid höga temperaturer. Den största skillnaden är att 800H har en högre kolhalt, medan 800HT har högre aluminium- och titanhalter, vilket ökar dess höga-temperaturstyrka.
Industriella applikationer: Används i industriella ugnar, värmeväxlare och kolvätekrackare.
Kemisk och petrokemisk bearbetning: Används ofta i dessa industrier på grund av dess korrosionsbeständighet och höga-temperaturprestanda.
incoloy Alloy 800 rörkopplingar Specifikation
Incoloy Alloy 800/800H/800HT Stumsvets rörkopplingar Specifikation
SpecifikationerASTM B366 / ASME SB366
MåttASME/ANSI B16.9, ASME B16.28, MSS-SP-43, MSS SP-79
Storlek1/8" OBS TILL 48" OBS. (Sömlös & 100 % röntgensvetsad, tillverkad)
TypSömlös / Svetsad / Tillverkad
BöjningsradieR=1D, 2D, 3D, 5D, 6D, 8D, 10D eller Custom
TjocklekSch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS
Kvalitet800 / 800H / 800HT UNS (N08800, N08810, N08811), DIN (1.4876, 1.4958, 1.4959)
incoloy Alloy 800 rörkopplingar Specifikation
Kemisk sammansättning av Inconel 800 rörkopplingar
| Element | Inconel 800 | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Nickel (Ni) | 30.0 – 35.0 | 30.0 – 35.0 | 30.0 – 35.0 |
| Krom (Cr) | 19.0 – 23.0 | 19.0 – 23.0 | 19.0 – 23.0 |
| Järn (Fe) | Balans | Balans | Balans |
| Kol (C) | Mindre än eller lika med 0,10 | 0.05 – 0.10 | 0.06 – 0.10 |
| Aluminium (Al) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
| Titan (Ti) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
Mekaniska egenskaper hos Inconel 800 beslag
| Egendom | Inconel 800 | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Draghållfasthet (min) | 520 MPa | 450 MPa | 500 MPa |
| Avkastningsstyrka (0,2 % offset) | 205 MPa | 170 MPa | 210 MPa |
| Förlängning (min) | 30% | 35% | 30% |
| Hårdhet (max) | Rockwell B 90 | Rockwell B 88 | Rockwell B 88 |
Olika typer av incoloy Legering 800 rörkopplingar
Omfattande sortiment av Inconel 800 beslag
Gnee Steel tillverkar och levererar ett omfattande sortiment av Inconel 800-kopplingar för att möta olika applikationsbehov inom ett brett spektrum av industrier. Våra beslag finns i en mängd olika konfigurationer, tryckklasser och standarder, vilket säkerställer pålitlig prestanda i hög-temperatur och korrosiva miljöer.
Butt-Svetsbeslag (ASME B16.9)
Dessa kopplingar är designade för sömlös integrering i svetsade rörsystem och har en slät inre yta som minimerar flödesmotståndet, vilket gör dem idealiska för applikationer med högt-tryck och hög-temperatur.
90 grader och 45 graders armbågar (lång och kort radie)
Lika och reducerande T-shirts
Koncentriska och excentriska reducerare
Ändlock
Stubbändar
Sockelsvetsbeslag (ASME B16.11)
Hylssvetskopplingar är idealiska för rörsystem med liten-diameter och högt-tryck, vilket ger en robust, läckagesäker-anslutning som är lämplig för kemikalie- och kraftverkstillämpningar. Sockelsvetsarmbågar
Tee
Hel och halv beslag
Kepsar
Gängade beslag (ASME B16.11)
Gängade beslag är designade för enkel montering och demontering i låg- och medelhög-trycksystem och är idealiska för kompakta eller tillfälliga installationer i processrör.
Gängade armbågar
Tee
Spolar
Pluggar
Bussningar
Tryck-Temperaturklassificeringar för Alloy 800 Seamless Reducer Fittings (psig)
| Temperatur | Tryckklass 150 | Tryckklass 300 | |||||
|---|---|---|---|---|---|---|---|
| grad F | grad | ¼ – 1 tum | 1¼ – 2 tum | 2½ – 3 tum | ¼ – 1 tum | 1¼ – 2 tum | 2½ – 3 tum |
| -20 till 150 | -29 till 66 | 300 | 2000 | 1500 | 1000 | (Obs: Klass 300-betyg verkar börja från 1¼ tum i denna data) | |
| 200 | 93 | 265 | 1785 | 1350 | 910 | ||
| 250 | 121 | 225 | 1575 | 1200 | 825 | ||
| 300 | 149 | 185 | 1360 | 1050 | 735 | ||
| 350 | 177 | 150 | 1150 | 900 | 650 | ||
| 400 | 204 | – | 935 | 750 | 560 | ||
| 450 | 232 | – | 725 | 600 | 475 | ||
| 500 | 260 | – | 510 | 450 | 385 | ||
| 550 | 288 | – | 300 | 300 | 300 |
Inconel 800 toleranstabell för stubbände
| Alloy 800 Beslag Tolerans | Reducerare & Varvled Stubbände |
Armbågar Och Pipe Tee |
Rörändstycken | |||
|---|---|---|---|---|---|---|
| ASME B16.9 Normal rörstorlek | ID vid slutet |
OD vid Bevel |
Alloy 800 Fittings Väggtjocklek på T | Över-allt Längd på H |
Centrera-till-avsluta Dimensionera A ,C ,B |
Över-allt Längd på F |
| 1/2 till 2-1/2 | +0.06 | Inte mindre än 87,5 % av nominell tjocklek |
+/- 0.06 | +/- 0.06 | +/- 0.12 | |
| -0.03 | ||||||
| 3 till 3-1/2 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 4 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 5 till 8 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.25 | |
| 10 till 18 | +/- 0.12 | +0.16 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.12 | ||||||
| 20 till 24 | +/- 0.19 | +0.25 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.19 | ||||||
| 26 till 30 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.12 | +/- 0.38 | |
| -0.19 | ||||||
| 32 till 48 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.19 | +/- 0.38 | |
| -0.19 | ||||||
Om Gnee Steel
Gnee Steel är specialiserat på produktion och försäljning av olika nickelbaserade-legeringar, inklusive Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel 625, Inconel 625, Inconel 625, Incolo, Inc. Legering 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 och högtemperaturlegeringar. Gnee Steels produkter används i stor utsträckning inom flyg-, kemi-, el-, fordons- och kärnenergiapplikationer. Vi erbjuder även skräddarsydda legeringslösningar skräddarsydda efter kundens behov. För legeringsprisförfrågningar eller skräddarsydda legeringslösningar, kontakta oss för en offert påss@gneesteel.com.
Populära Taggar: incoloy alloy 800 rördelar, leverantörer av incoloy alloy 800 rördelar, 825 legering, ASTM B423 UNS N08825, Incoloy 801 -legering, inloppslegeringsförmån, Inloppslegeringsansvar, Incoloy Alloy Return
